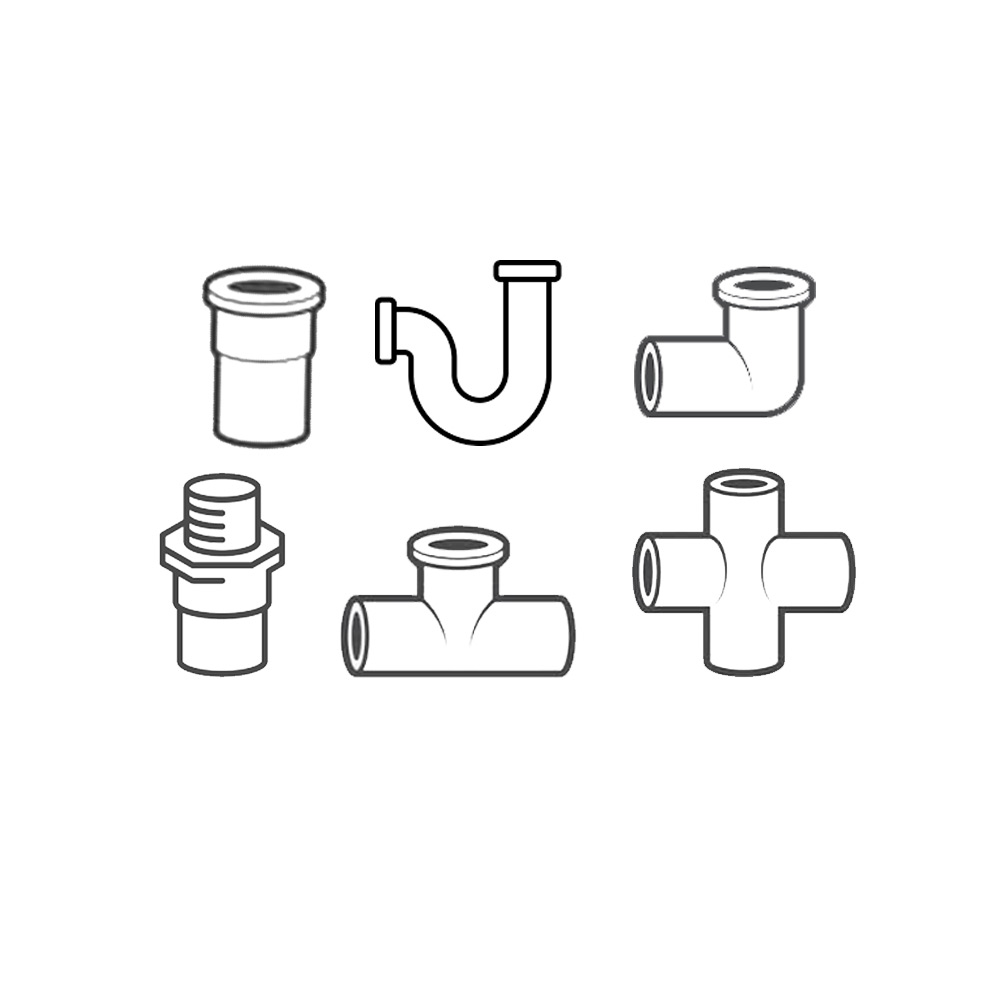

معرفی انواع اتصالات لوله

اتصالات لوله قطعاتی هستند که برای اتصال دو یا چند لوله به یکدیگر، تغییر جهت جریان، تغییر قطر لوله یا بستن انتهای لوله استفاده می‌شوند. انتخاب نوع مناسب اتصال بستگی به جنس لوله، فشار و دمای کاری سیستم، نوع سیال و کاربرد مورد نظر دارد. ( جا دارد بگوییم برای اطلاع از تفاوت شیر فلکه سوزنی و شیر فلکه کشویی روی لینک کلیک نمایید. )

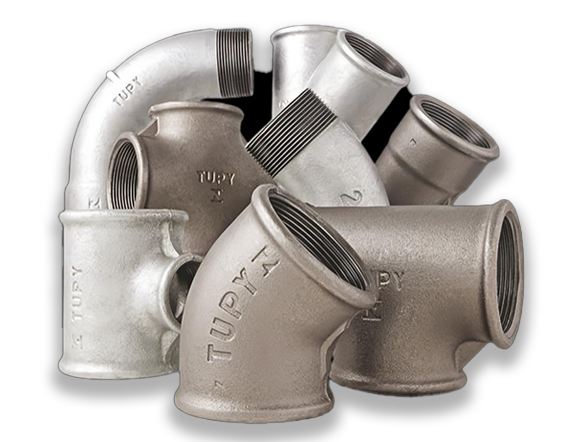

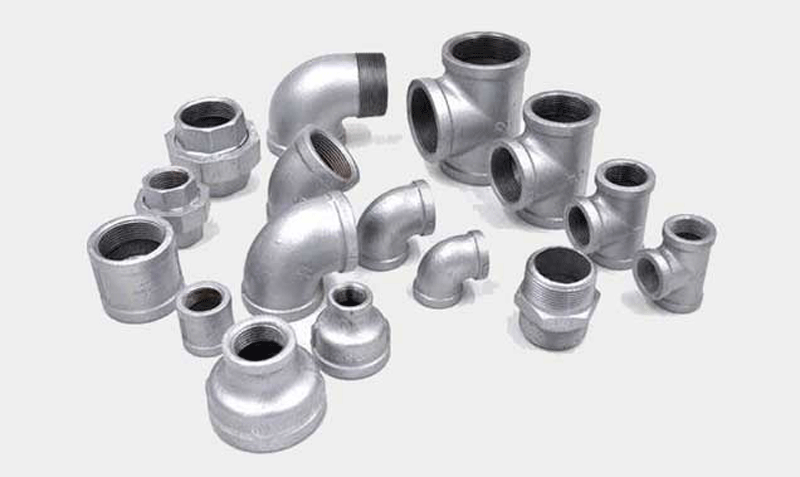

اتصالات رزوه ای (Threaded Fittings)

این اتصالات با استفاده از رزوه (پیچ) به لوله‌ها متصل می‌شوند و برای سیستم‌هایی با فشار پایین مناسب هستند.

• ویژگی‌ها:
• نصب آسان و سریع
• امکان باز و بسته کردن مجدد
• مناسب برای فشارهای پایین
• انواع:
• مهره ماسوره (Union): برای اتصال دو لوله که امکان چرخاندن آن‌ها وجود ندارد.
• بوشن (Coupling): برای اتصال دو لوله هم‌قطر.
• تبدیل (Reducer): برای اتصال دو لوله با قطرهای متفاوت.
• زانویی (Elbow): برای تغییر جهت لوله (معمولاً 90 یا 45 درجه).

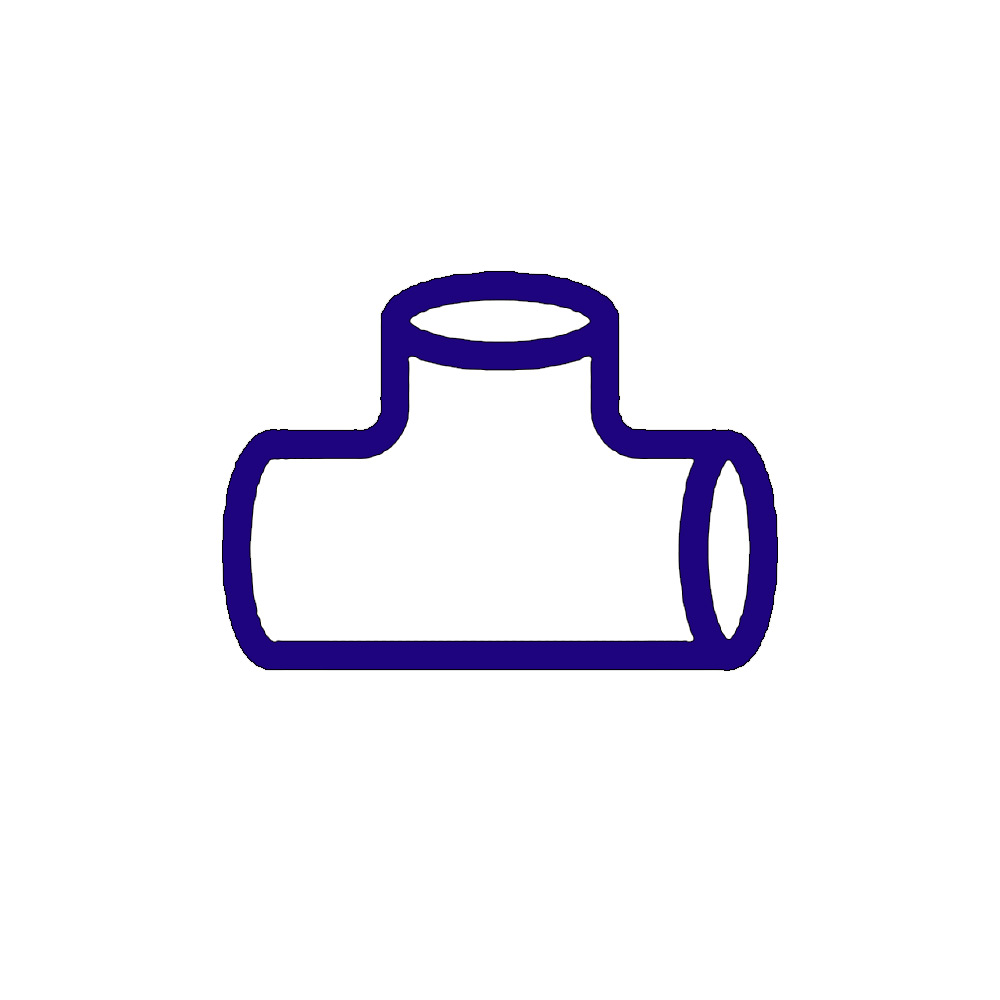

• سه راهی (Tee): برای ایجاد یک انشعاب در لوله.
• چهار راهی (Cross): برای ایجاد دو انشعاب در لوله.

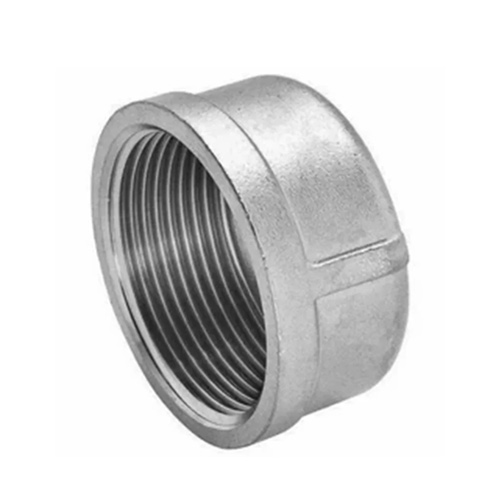

• درپوش (Cap): برای بستن انتهای لوله.
• نیپل (Nipple): لوله کوتاه با رزوه در هر دو انتها.

اتصالات جوشی (Welded Fittings)

این اتصالات با جوشکاری به لوله‌ها متصل می‌شوند و برای سیستم‌هایی با فشار و دمای بالا مناسب هستند.

• ویژگی‌ها:
• ایجاد اتصال قوی و دائمی
• مناسب برای فشارهای بالا و دماهای بالا
• بدون نشتی
• انواع:
• زانویی جوشی (Weld Elbow): برای تغییر جهت لوله (90 یا 45 درجه).

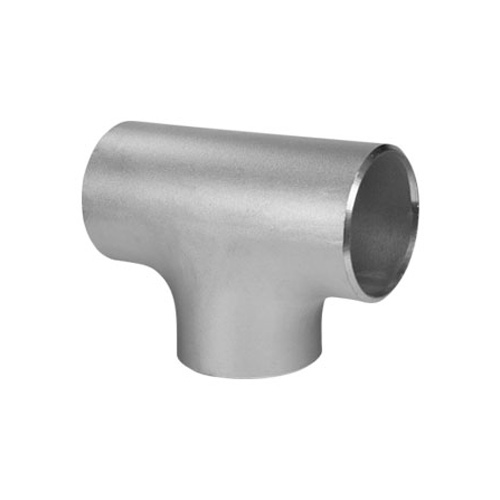

• سه راهی جوشی (Weld Tee): برای ایجاد یک انشعاب در لوله.
• تبدیل جوشی (Weld Reducer): برای اتصال دو لوله با قطرهای متفاوت.
• کپ جوشی (Weld Cap): برای بستن انتهای لوله.
• فلنج جوشی (Weld Flange): برای اتصال لوله‌ها به تجهیزات دیگر.

اتصالات فلنجی (Flanged Fittings)

این اتصالات با استفاده از فلنج فورج و پیچ و مهره به لوله‌ها متصل می‌شوند و امکان باز و بسته کردن آسان را فراهم می‌کنند.

• ویژگی‌ها:
• امکان باز و بسته کردن آسان
• مناسب برای فشارهای بالا
• آب‌بندی خوب با استفاده از واشر
• انواع:
• فلنج لغزنده (Slip-On Flange): برای اتصال به لوله با جوشکاری.
• فلنج کور (Blind Flange): برای بستن انتهای لوله.
• فلنج گردن جوشی (Weld Neck Flange): برای اتصال به لوله با جوشکاری و تحمل فشارهای بالا.
• فلنج ساکت ولد (Socket Weld Flange): برای اتصال به لوله با جوشکاری.
• فلنج رزوه ای (Threaded Flange): برای اتصال به لوله با رزوه.

اتصالات فشاری (Compression Fittings)

این اتصالات با استفاده از فشار و یک حلقه فلزی (Ferrule) به لوله‌ها متصل می‌شوند و برای لوله‌های مسی و پلاستیکی مناسب هستند.

• ویژگی‌ها:
• نصب آسان بدون نیاز به جوشکاری یا رزوه
• مناسب برای فشارهای پایین تا متوسط
• قابل استفاده برای لوله‌های مسی، آلومینیومی و پلاستیکی
• انواع:
• اتصالات فشاری مستقیم (Straight Compression Fitting): برای اتصال دو لوله هم‌قطر.
• اتصالات فشاری زانویی (Compression Elbow): برای تغییر جهت لوله.
• اتصالات فشاری سه راهی (Compression Tee): برای ایجاد یک انشعاب در لوله.

اتصالات لحیم کاری (Soldering Fittings)

این اتصالات با استفاده از لحیم و حرارت به لوله‌های مسی متصل می‌شوند و برای سیستم‌های لوله‌کشی آب و گاز مناسب هستند.

• ویژگی‌ها:
• ایجاد اتصال قوی و بدون نشتی
• مناسب برای لوله‌های مسی
• مقاومت خوب در برابر خوردگی
• روش اتصال:
• ابتدا سطح لوله و اتصال تمیز می‌شود.

• سپس از فلاکس (Flux) برای جلوگیری از اکسیداسیون استفاده می‌شود.
• اتصال و لوله حرارت داده می‌شوند تا لحیم ذوب شده و درزها را پر کند.

اتصالات پرسی (Press Fittings)

این اتصالات با استفاده از یک دستگاه پرس مخصوص به لوله‌ها متصل می‌شوند و برای سیستم‌های لوله‌کشی آب، گاز و گرمایش مناسب هستند.

• ویژگی‌ها:
• نصب سریع و آسان
• ایجاد اتصال قوی و مطمئن
• مناسب برای لوله‌های فلزی و پلاستیکی
• روش اتصال:
• لوله به داخل اتصال قرار داده می‌شود.
• دستگاه پرس با اعمال فشار زیاد، اتصال را به لوله محکم می‌کند.

اتصالات پوش فیت (Push-Fit Fittings)

اتصالات پوش فیت با فشار دادن لوله به داخل اتصال، به سرعت و آسانی متصل می‌شوند و برای سیستم‌های لوله‌کشی آب سرد و گرم مناسب هستند.

• ویژگی‌ها:
• نصب بسیار سریع و آسان
• بدون نیاز به ابزار خاص
• مناسب برای لوله‌های پلاستیکی
• روش اتصال:
• لوله به داخل اتصال فشار داده می‌شود تا در جای خود قفل شود.

نکات مهم در انتخاب اتصالات لوله

• جنس لوله: اتصالات باید با جنس لوله سازگار باشند.
• فشار و دما: اتصالات باید تحمل فشار و دمای کاری سیستم را داشته باشند.
• نوع سیال: اتصالات باید با سیالی که از لوله عبور می‌کند سازگار باشند.
• استانداردها: اتصالات باید مطابق با استانداردهای ملی و بین‌المللی باشند.
• هزینه: اتصالات باید با بودجه پروژه سازگار باشند.

انتخاب نوع مناسب اتصال لوله بستگی به نیازها و شرایط خاص هر پروژه دارد. با در نظر گرفتن ویژگی‌ها، مزایا و معایب هر نوع اتصال، می‌توان تصمیم‌گیری بهتری انجام داد و از عملکرد بهینه و طول عمر بالای سیستم اطمینان حاصل کرد. ( از چه فروشگاهی شیرالات صنعتی خریداری نماییم. )

اتصالات فلزی، این قطعات نقش حیاتی در ایجاد و تکمیل سیستم‌های لوله‌کشی و اتصال قطعات مختلف فلزی در صنایع گوناگون دارند. اتصالات فلزی با توجه به جنس، کاربرد، نوع اتصال و استانداردهای مختلف، انواع گسترده‌ای دارند. در ادامه، به بررسی و معرفی کامل این اتصالات می‌پردازیم:

تعریف اتصالات فلزی

اتصالات فلزی (Metal Fittings) قطعاتی هستند که برای اتصال دو یا چند لوله، لوله به تجهیزات، تغییر جهت جریان سیال، تغییر قطر لوله، انشعاب گرفتن از خط لوله و یا بستن انتهای لوله استفاده می‌شوند. این اتصالات از جنس فلزات مختلفی مانند فولاد، چدن، استنلس استیل، مس، آلومینیوم و غیره ساخته می‌شوند و بسته به نوع کاربرد و شرایط محیطی، انتخاب می‌شوند.

انواع اتصالات فلزی بر اساس جنس

• اتصالات فولادی (Steel Fittings):این اتصالات از فولاد کربنی یا فولاد آلیاژی ساخته می‌شوند و برای کاربردهایی که نیاز به مقاومت بالا در برابر فشار و دما دارند، مناسب هستند. اتصالات فولادی معمولاً در صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها و سیستم‌های لوله‌کشی صنعتی استفاده می‌شوند.
• اتصالات چدنی (Cast Iron Fittings):این اتصالات از چدن خاکستری یا چدن داکتیل ساخته می‌شوند و برای کاربردهایی که نیاز به مقاومت در برابر خوردگی و سایش دارند، مناسب هستند. اتصالات چدنی معمولاً در سیستم‌های لوله‌کشی آب و فاضلاب، سیستم‌های آتش‌نشانی و سیستم‌های تهویه مطبوع استفاده می‌شوند.
• اتصالات استنلس استیل (Stainless Steel Fittings):این اتصالات از فولاد ضد زنگ ساخته می‌شوند و برای کاربردهایی که نیاز به مقاومت بالا در برابر خوردگی، زنگ زدگی و مواد شیمیایی دارند، مناسب هستند. اتصالات استنلس استیل معمولاً در صنایع غذایی، دارویی، شیمیایی، نفت و گاز و آب و فاضلاب استفاده می‌شوند.
• اتصالات مسی (Copper Fittings):این اتصالات از مس ساخته می‌شوند و برای کاربردهایی که نیاز به رسانایی حرارتی و الکتریکی بالا، مقاومت در برابر خوردگی و سهولت در نصب دارند، مناسب هستند. اتصالات مسی معمولاً در سیستم‌های لوله‌کشی آب گرم و سرد، سیستم‌های تهویه مطبوع و سیستم‌های الکتریکی استفاده می‌شوند.
• اتصالات آلومینیومی (Aluminum Fittings):این اتصالات از آلومینیوم ساخته می‌شوند و برای کاربردهایی که نیاز به وزن سبک، مقاومت در برابر خوردگی و رسانایی حرارتی بالا دارند، مناسب هستند. اتصالات آلومینیومی معمولاً در صنایع هوافضا، خودروسازی، غذایی و شیمیایی استفاده می‌شوند.
• اتصالات آلیاژی (Alloy Fittings):این اتصالات از آلیاژهای مختلف فلزی ساخته می‌شوند و برای کاربردهایی که نیاز به ویژگی‌های خاصی مانند مقاومت در برابر دماهای بالا، فشارهای زیاد، خوردگی شدید و یا سایش دارند، مناسب هستند. اتصالات آلیاژی معمولاً در صنایع هوافضا، پتروشیمی، نیروگاه‌ها و صنایع هسته‌ای استفاده می‌شوند.

انواع اتصالات فلزی بر اساس نوع اتصال

• اتصالات دنده‌ای (Threaded Fittings):این اتصالات دارای رزوه داخلی یا خارجی هستند و برای اتصال لوله‌ها و قطعات به یکدیگر با استفاده از پیچاندن استفاده می‌شوند. اتصالات دنده‌ای معمولاً برای کاربردهای فشار پایین و متوسط مناسب هستند و نصب و جداسازی آن‌ها آسان است.
• اتصالات جوشی (Welded Fittings):این اتصالات برای اتصال لوله‌ها و قطعات از طریق جوشکاری استفاده می‌شوند. اتصالات جوشی معمولاً برای کاربردهای فشار بالا و دماهای بالا مناسب هستند و اتصالاتی قوی و دائمی ایجاد می‌کنند.
• اتصالات فلنجی (Flanged Fittings):این اتصالات دارای فلنج هستند و برای اتصال لوله‌ها و قطعات به یکدیگر با استفاده از پیچ و مهره استفاده می‌شوند. اتصالات فلنجی معمولاً برای کاربردهایی که نیاز به اتصال و جداسازی مکرر دارند، مناسب هستند و امکان بازرسی و تعمیرات را فراهم می‌کنند.
• اتصالات ساکت ولد (Socket Weld Fittings):این اتصالات برای اتصال لوله‌ها از طریق جوشکاری در یک حفره (Socket) استفاده می‌شوند. اتصالات ساکت ولد معمولاً برای کاربردهای فشار بالا و لوله‌های با قطر کوچک مناسب هستند.
• اتصالات فشاری (Compression Fittings):این اتصالات برای اتصال لوله‌ها با استفاده از فشار و بدون نیاز به جوشکاری یا رزوه کردن استفاده می‌شوند. اتصالات فشاری معمولاً برای کاربردهای فشار پایین و متوسط مناسب هستند و نصب آن‌ها آسان است.
• اتصالات شیاردار (Grooved Fittings):این اتصالات برای اتصال لوله‌ها با استفاده از یک شیار در انتهای لوله و یک کوپلینگ با دو نیمه که با پیچ و مهره به هم متصل می‌شوند، استفاده می‌شوند. اتصالات شیاردار معمولاً برای کاربردهای فشار متوسط و بالا مناسب هستند و نصب آن‌ها سریع و آسان است.

انواع اتصالات فلزی بر اساس کاربرد

• زانویی (Elbow):برای تغییر جهت جریان سیال در زوایای مختلف (معمولاً 45، 90 و 180 درجه).
• سه‌راهی (Tee):برای انشعاب دادن به خط لوله و ایجاد مسیرهای فرعی.
• تبدیل (Reducer):برای تغییر قطر لوله و اتصال لوله‌های با قطرهای مختلف.
• درپوش (Cap):برای بستن انتهای لوله.
• فلنج (Flange):برای اتصال لوله‌ها به تجهیزات و سایر لوله‌ها به صورت قابل باز و بسته شدن.
• کوپلینگ (Coupling):برای اتصال دو لوله هم‌قطر به یکدیگر.
• نیپل (Nipple):قطعه‌ای کوتاه از لوله که در دو انتها دارای رزوه است و برای اتصال قطعات مختلف به کار می‌رود.
• مهره ماسوره (Union):اتصالی که امکان باز و بسته کردن لوله را بدون نیاز به چرخاندن لوله فراهم می‌کند.
• بوشن (Socket):برای اتصال دو لوله هم‌قطر به یکدیگر به صورت جوشی یا دنده‌ای.
• پلاگ (Plug):برای بستن یک منفذ یا سوراخ در اتصالات یا تجهیزات.

استانداردهای مهم

• ASME B16.9:استاندارد اتصالات جوشی فولادی.
• ASME B16.11:استاندارد اتصالات ساکت ولد و دنده‌ای فورج شده.
• ASME B16.5:استاندارد فلنج‌ها و اتصالات فلنجی.
• MSS SP-43:استاندارد اتصالات فولادی ضد زنگ سبک‌وزن.
• ASTM A105:استاندارد مشخصات اتصالات فولادی کربنی فورج شده برای سیستم‌های لوله‌کشی.
• ASTM A182:استاندارد مشخصات اتصالات فولادی آلیاژی فورج شده و لوله‌ای برای سیستم‌های لوله‌کشی فشار بالا و دما بالا.

نکات مهم در انتخاب اتصالات فلزی

• جنس اتصال:با توجه به نوع سیال، دما، فشار و شرایط محیطی، جنس مناسب اتصال را انتخاب کنید.
• نوع اتصال:با توجه به نوع لوله، فشار کاری، سهولت در نصب و نیاز به جداسازی، نوع مناسب اتصال (دنده‌ای، جوشی، فلنجی و غیره) را انتخاب کنید.
• ابعاد و ضخامت:اتصالات باید دارای ابعاد و ضخامت مناسب با خط لوله باشند.
• استانداردها و گواهینامه‌ها:اطمینان حاصل کنید که اتصالات دارای استانداردها و گواهینامه‌های معتبر هستند.
• خرید از تامین‌کنندگان معتبر:اتصالات را از تامین‌کنندگانی خریداری کنید که دارای سابقه و اعتبار خوبی هستند.

مزایای استفاده از اتصالات فلزی

• مقاومت بالا:اتصالات فلزی دارای مقاومت بالایی در برابر فشار، دما، ضربه و سایش هستند.
• طول عمر بالا:اتصالات فلزی دارای طول عمر بالایی هستند و نیاز به تعویض کمتری دارند.
• قابلیت اطمینان:اتصالات فلزی اتصالات مطمئنی را ایجاد می‌کنند و احتمال نشتی و خرابی در آن‌ها کم است.
• تنوع گسترده:اتصالات فلزی در انواع و ابعاد مختلفی موجود هستند و می‌توانند برای کاربردهای گوناگون استفاده شوند.
• قابلیت بازیافت:فلزات قابل بازیافت هستند و می‌توان از آن‌ها مجدداً استفاده کرد.

معایب استفاده از اتصالات فلزی

• وزن بالا:اتصالات فلزی نسبت به اتصالات غیرفلزی وزن بیشتری دارند.
• خوردگی:برخی از فلزات در معرض خوردگی قرار دارند و نیاز به پوشش محافظ دارند.
• هزینه بالا:اتصالات فلزی نسبت به اتصالات غیرفلزی هزینه بیشتری دارند.
• نیاز به تجهیزات و تخصص:نصب برخی از اتصالات فلزی (مانند اتصالات جوشی و فلنجی) نیاز به تجهیزات و تخصص خاصی دارد.

اتصالات فلزی قطعاتی حیاتی در سیستم‌های لوله‌کشی و اتصال قطعات فلزی هستند که با توجه به جنس، نوع اتصال، کاربرد و استانداردهای مختلف، انواع گسترده‌ای دارند. انتخاب صحیح اتصالات فلزی با توجه به شرایط کاری و نیازهای پروژه، می‌تواند به بهبود عملکرد، افزایش طول عمر و کاهش هزینه‌ها کمک کند.

معرفی اتصالات فولادی مانیسمان

اتصالات فولادی مانیسمان (بدون درز و یا بدون جوش) یکی از انواع مهم و پرکاربرد در صنعت لوله‌کشی و انتقال سیالات هستند. این نوع اتصال‌ها همان‌طور که از نامش مشخص است، بدون هیچ گونه درز یا جوشی ساخته می‌شوند و معمولاً به صورت فیزیکی و با روش‌هایی مانند رزوه، پیچ‌و‌مهره، و یا فلنج به سیستم متصل می‌گردند.

معرفی اتصالات فولادی مانیسمان

اتصالات فولادی مانیسمان نوعی از اتصالات است که به صورت فشرده و بدون درز ساخته می‌شود و معمولاً در خطوط انتقال نفت، گاز، آب و فاضلاب، نیروگاه‌ها و صنایع شیمیایی کاربرد دارند. این اتصالات به دلیل ساختار یکپارچه و بدون درز، مقاومت بالا در برابر فشار و دماهای بالا دارند و عمر طولانی‌تری نسبت به سایر اتصالات دارند.

انواع اتصالات فولادی مانیسمان

1. فلنج‌های مانیسمان

• خصوصیت: اتصال دو لوله به صورت مستقیم یا برای اتصال به تجهیزات دیگر با استفاده از پیچ و مهره.
• کاربرد: برای اتصالات دائمی و ثابت در خطوط فشار بالا، تعمیر و نگهداری آسان.
• انواع فلنج‌های مانیسمان:
  • فلنج زبانه‌ای (Weld Neck Flange): برای فشارهای بالا، با اتصال جوشی در زوایای موازی.
  • فلنج پخی (Slip-On Flange): روی لوله قرار می‌گیرد و با جوش لحیمی یا جوش در محل نصب می‌شود.
  • فلنج کاسه نمدی (Blind Flange): برای بستن انتهای خط یا تجهیزات.
  • فلنج دنده‌ای (Threaded Flange): با رزوه داخلی، برای اتصالات در فشار پایین و بدون نیاز به جوشکاری.

2. اتصالات جوشی (Weld Fittings)

• خصوصیت: اتصال دائمی با جوش‌کاری در کارخانه یا محل نصب.
• کاربرد: خطوط فشار قوی، سیستم‌های بخار، خطوط انتقال نفت و گاز.
• انواع:
  • زانویی جوشی (Weld Elbow): برای تغییر مسیر لوله (۹۰ یا ۴۵ درجه).
  • سه راهی جوشی (Weld Tee): برای انشعاب و توزیع سیال.
  • تبدیل جوشی (Weld Reducer): برای اتصال لوله‌های با قطرهای متفاوت.
  • پوشاننده (Cap): برای بستن انتهای خط یا لوله.

3. اتصالات رزوه‌ای مانیسمان

• خصوصیت: اتصال با رزوه کردن مستقیم لوله و اتصال.
• کاربرد: سیستم‌های کم‌فشار، لوله‌کشی‌های سبک و موقت.
• مزایا: نصب سریع و آسان، قابل باز و بسته کردن.

مزایای اتصالات فولادی مانیسمان

• مقاومت بالا در فشار و دما: به شدت مقاوم در برابر فشارهای بالا و دماهای زیاد.
• عمر طولانی: به دلیل عدم وجود درز و جوش‌های ضعیف‌تر.
• چند منظوره بودن: قابلیت اتصال با انواع فلنج‌ها، رزوه‌ها و جوش‌ها.
• ایمنی بالا: اطمینان از نشت‌نکردن در خطوط حساس و فشار قوی.
• قابلیت تعمیر و تعویض آسان: در صورت نیاز به تعمیر یا تعویض، به راحتی می‌توان از طریق فلنج‌ها جدا کرد.

معایب اتصالات فولادی مانیسمان

• هزینه بالا: ساخت و نصب این نوع اتصالات نسبت به سایر انواع اتصالات معمولاً هزینه بیشتری دارد.
• نیاز به تجهیزات تخصصی: نصب آن‌ها نیازمند تجهیزات جوشکاری و نیروهای ماهر است.
• حجم و وزن زیاد: به دلیل ساختار فشرده و مقاومت بالا، وزن و حجم بیشتری دارند.

کاربردهای اصلی اتصالات فولادی مانیسمان

• صنایع نفت و گاز: خط انتقال نفت، گاز و مایعات خطرناک.
• پالایشگاه‌ها: سیستم‌های فرآیندی و خطوط فشار بالا.
• نیروگاه‌ها: خطوط بخار، آب داغ، و سیستم‌های خاص‌ساز.
• صنایع شیمیایی و پتروشیمی: انتقال مواد شیمیایی خورنده و داغ.
• ساخت و ساز: اسکلت فولادی، فونداسیون و سازه‌های مقاوم.

اتصالات فولادی مانیسمان به دلیل مقاومت، دوام و ایمنی بالا، در سیستم‌های حیاتی و فشار قوی کاربرد فراوان دارند. این اتصالات در شکل‌ها و انواع مختلف ساخته می‌شوند تا پاسخگوی نیازهای متفاوت صنعتی باشند. انتخاب مناسب نوع اتصال و نصب صحیح، تأثیر مستقیم در طول عمر و عملکرد سیستم انتقال سیالات می‌گذارد.

معرفی اتصالات سیاه درزدار

اتصالات سیاه درزدار (Black Welded Fittings/Black Seamless Fittings)

اتصالات سیاه درزدار نوعی از اتصالات فلزی هستند که در ساخت آن‌ها از فرآیند درزدار یا جوشی استفاده شده و معمولاً دارای پوشش سیاه (رایجاً اکسید سیاه) هستند. این نوع اتصالات در صنایع مختلف برای انتقال سیالات، گاز، نفت و دیگر موارد کاربرد دارند.

• سیاه: این اصطلاح نشان‌دهنده پوشش سطحی است که به صورت اکسید سیاه روی سطح فلز قرار می‌گیرد تا از زنگ‌زدگی و خوردگی جلوگیری کند یا به عنوان پوشش موقت کاربرد داشته باشد.
• درزدار: یعنی این اتصالات در فرآیند تولید، جوشکاری نشده یا بدون درز (در مقابل مانیسمان) ساخته نشده‌اند، بلکه با فرآیندهای درزدار مانند جوش‌کاری ساخته شده‌اند.

در واقع، اتصالات سیاه درزدار معمولاً از نوع جوش‌دار هستند ولی به دلیل نحوه ساخت و پوشش سطح، به نام «سیاه» شناخته می‌شوند. ( خواندن مطالب بیشتر: بهترین برند شیرالات صنعتی )

انواع اتصالات سیاه درزدار

این دسته‌بندی شامل انواع مختلفی از اتصالات است، از جمله:

• زانویی (Elbow): برای تغییر مسیر لوله در زوایای ۹۰ یا ۴۵ درجه.
• سه‌راهی (Tee): برای انشعاب در سیستم لوله‌کشی.
• تبدیل (Reducer): برای تغییر قطر لوله‌ها.
• پوشاننده (Cap): برای بستن انتهای لوله یا خط.
• فلنج‌ها (Flanges): برای اتصال به تجهیزات یا لوله‌های دیگر.

این اتصالات غالباً در فرآیند جوش‌کاری ساخته می‌شوند و سطح آن‌ها معمولا سیاه است که نشان‌دهنده پوشش اکسید سیاه یا جوش‌کاری موقت است.

ویژگی‌ها و کاربردها

• پوشش سطح سیاه: نشانگر فرآیند تولید یا نوع پوشش است که معمولاً در خطوط فشار قوی یا خطوط انتقال مایعات و گازها استفاده می‌شود.
• مقاومت در برابر فشار و دما: مشابه دیگر اتصالات جوشی، این اتصالات در فشارهای بالا و دماهای مختلف قابل استفاده هستند.
• نحوه ساخت: اغلب با فرآیندهای جوش‌کاری در کارخانجات تولید می‌شوند.
• کاربرد: در خطوط انتقال نفت و گاز، پتروشیمی، نیروگاه‌ها، و صنایع فولاد.

مزایا و معایب

مزایا:

• مقاومت بالا در برابر فشارهای زیاد.
• هزینه نسبتا مناسب نسبت به اتصالات مانیسمان.
• ساخت‌ واکنش سریع و آسان در کارخانه.

معایب:

• نیاز به تجهیزات جوش‌کاری ماهر.
• در صورت ناصحیح بودن جوش‌ها ممکن است نشت داشته باشد.
• برخورداری از پوشش سیاه ممکن است در بعضی موارد نیاز به رنگ‌کاری یا پوشش ضد خوردگی مجدد داشته باشد.

اتصالات سیاه درزدار، نوعی از اتصالات جوشی به شکل‌های مختلف هستند که سطح آن‌ها معمولاً سیاه است و در خطوط فشار بالا کاربرد دارند. این نام‌گذاری به پوشش سطح و نوع ساخت آن‌ها اشاره دارد و بر تفاوت‌های ساختاری و فرآیندی نسبت به دیگر نوع اتصالات تأکید می‌کند.

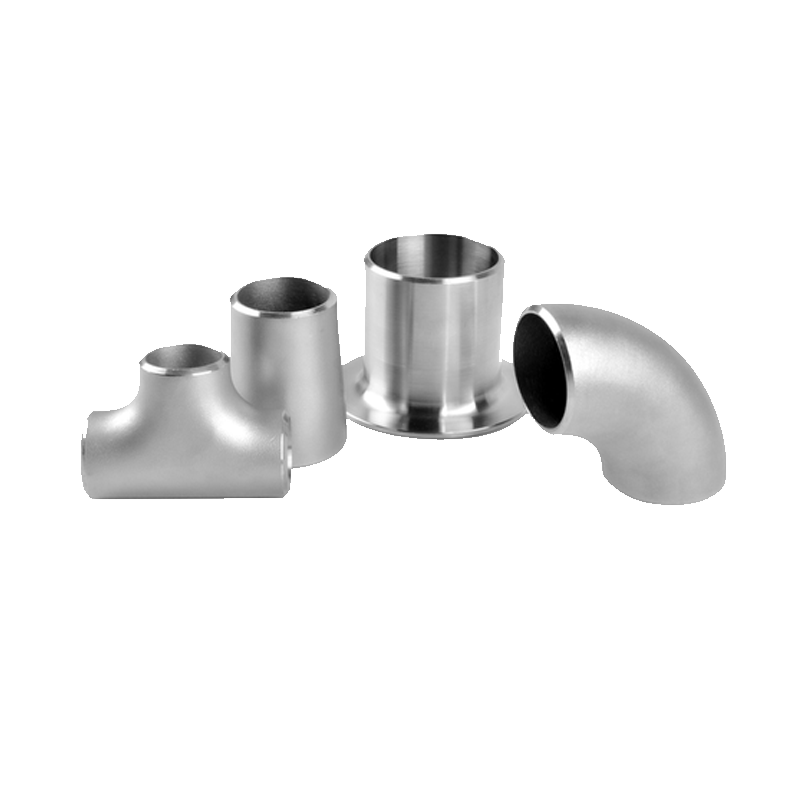

معرفی اتصالات استیل مانیسمان

اتصالات استیل مانیسمان (Seamless Stainless Steel Fittings)، این اتصالات ترکیبی از ویژگی‌های فولاد ضد زنگ (استیل) و ساختار بدون درز (مانیسمان) هستند. این ترکیب باعث می‌شود که آن‌ها برای کاربردهای خاص با نیاز به مقاومت بالا در برابر خوردگی و فشار، بسیار مناسب باشند. در ادامه، به معرفی کامل این اتصالات می‌پردازیم:

تعریف اتصالات استیل مانیسمان

اتصالات استیل مانیسمان (Seamless Stainless Steel Fittings) نوعی از اتصالات فولادی ضد زنگ هستند که در فرآیند تولید آن‌ها از روش‌های بدون درز استفاده می‌شود. این اتصالات با استفاده از فرآیندهایی مانند کشش سرد، اکستروژن و یا فورج تولید می‌شوند و هیچ گونه جوش یا درزی در ساختار خود ندارند.

ویژگی‌های کلیدی

• جنس: فولاد ضد زنگ (استنلس استیل) با گریدهای مختلف نظیر 304، 316، 321 و غیره.
• ساختار: بدون درز (مانیسمان) و یکپارچه.
• مقاومت: بالا در برابر خوردگی، فشار، دما و مواد شیمیایی.
• سطح: صاف و بدون ناهمواری.
• استانداردها: مطابق با استانداردهای بین‌المللی نظیر ASTM A403، ASME B16.9 و غیره.

مزایای استفاده از اتصالات استیل مانیسمان

• مقاومت بالا در برابر خوردگی:فولاد ضد زنگ به دلیل داشتن کروم، نیکل و مولیبدن مقاومت بسیار خوبی در برابر زنگ‌زدگی و خوردگی دارد، که این ویژگی برای صنایعی مانند صنایع غذایی، دارویی و شیمیایی بسیار حائز اهمیت است.
• مقاومت در برابر فشار و دما:ساختار بدون درز این اتصالات باعث می‌شود که در برابر فشارهای بالا و دماهای مختلف، عملکرد بسیار خوبی داشته باشند.
• طول عمر بالا:به دلیل مقاومت در برابر خوردگی و فشار، این اتصالات دارای طول عمر بالایی هستند و نیاز به تعویض کمتری دارند.
• بهداشتی بودن:سطح صاف و بدون درز این اتصالات از تجمع باکتری‌ها و آلودگی‌ها جلوگیری می‌کند، که این ویژگی برای صنایعی که نیاز به رعایت بهداشت دارند، بسیار مهم است.
• نگهداری آسان:به دلیل مقاومت بالا در برابر خوردگی و زنگ‌زدگی، نیاز به نگهداری کمتری دارند.

انواع اتصالات استیل مانیسمان

• زانویی استیل (Elbow):برای تغییر جهت جریان سیال در زوایای مختلف (معمولاً 45، 90 و 180 درجه).
• سه‌راهی (Tee):برای انشعاب دادن به خط لوله و ایجاد مسیرهای فرعی.
• تبدیل (Reducer):برای تغییر قطر لوله و اتصال لوله‌های با قطرهای مختلف.
• درپوش (Cap):برای بستن انتهای لوله.
• فلنج (Flange):برای اتصال لوله‌ها به تجهیزات و سایر لوله‌ها به صورت قابل باز و بسته شدن.
• کوپلینگ (Coupling):برای اتصال دو لوله هم‌قطر به یکدیگر.
• نیپل (Nipple):قطعه‌ای کوتاه از لوله که در دو انتها دارای رزوه است و برای اتصال قطعات مختلف به کار می‌رود.
• مهره ماسوره (Union):اتصالی که امکان باز و بسته کردن لوله را بدون نیاز به چرخاندن لوله فراهم می‌کند.

گریدهای مختلف استیل مورد استفاده

• استیل 304:پرمصرف‌ترین گرید استیل که دارای مقاومت خوب در برابر خوردگی است و برای کاربردهای عمومی مناسب است.
• استیل 316:دارای مقاومت بالاتر در برابر خوردگی نسبت به استیل 304 و مناسب برای محیط‌های حاوی کلرید و مواد شیمیایی خورنده.
• استیل 321:حاوی تیتانیوم است که باعث افزایش مقاومت در برابر خوردگی در دماهای بالا می‌شود و برای کاربردهای با دمای بالا مناسب است.

کاربردهای اتصالات استیل مانیسمان

• صنایع غذایی:به دلیل بهداشتی بودن و مقاومت در برابر خوردگی، در خطوط تولید و انتقال مواد غذایی استفاده می‌شوند.
• صنایع دارویی:در تولید داروها و مواد شیمیایی حساس به آلودگی، به دلیل سطح صاف و مقاومت در برابر خوردگی.
• صنایع شیمیایی:انتقال مواد شیمیایی خورنده و خطرناک.
• صنایع نفت و گاز:انتقال نفت، گاز و سایر مواد هیدروکربنی.
• تاسیسات ساختمانی:در سیستم‌های لوله‌کشی آب و فاضلاب، گرمایش و سرمایش.
• صنایع دریایی:به دلیل مقاومت در برابر آب شور و خوردگی.

استانداردهای مهم

• ASTM A403:استاندارد مشخصات اتصالات فولادی ضد زنگ فورج شده و ساخته شده برای کاربردهای دما پایین.
• ASME B16.9:استاندارد ابعاد و تلرانس‌های اتصالات فولادی جوشی.
• MSS SP-43:استاندارد اتصالات فولادی ضد زنگ سبک‌وزن.

نکات مهم در انتخاب اتصالات استیل مانیسمان

• انتخاب گرید مناسب استیل:با توجه به نوع سیال، دما و فشار کاری، گرید مناسب استیل را انتخاب کنید.
• توجه به ابعاد و ضخامت:اتصالات باید دارای ابعاد و ضخامت مناسب با خط لوله باشند.
• بررسی استانداردها و گواهینامه‌ها:اطمینان حاصل کنید که اتصالات دارای استانداردها و گواهینامه‌های معتبر هستند.
• خرید از تامین‌کنندگان معتبر:اتصالات را از تامین‌کنندگانی خریداری کنید که دارای سابقه و اعتبار خوبی هستند.

اتصالات استیل مانیسمان ترکیبی از ویژگی‌های برتر فولاد ضد زنگ و ساختار بدون درز هستند که آن‌ها را به گزینه‌ای ایده‌آل برای کاربردهایی تبدیل می‌کند که نیاز به مقاومت بالا در برابر خوردگی، فشار، دما و مواد شیمیایی دارند. این اتصالات در صنایع مختلفی مانند صنایع غذایی، دارویی، شیمیایی، نفت و گاز و تاسیسات ساختمانی کاربرد دارند و با رعایت استانداردهای مربوطه، می‌توان از عملکرد بهینه و طول عمر بالای آن‌ها اطمینان حاصل کرد.

معرفی اتصالات گالوانیزه

اتصالات گالوانیزه، این اتصالات به دلیل پوشش محافظ روی (Zn) که بر روی سطح فولادی آنها قرار دارد، از خوردگی و زنگ زدگی محافظت می‌کنند. این ویژگی باعث می‌شود که اتصالات گالوانیزه برای کاربردهایی که در معرض رطوبت و عوامل خورنده قرار دارند، بسیار مناسب باشند. در ادامه، به معرفی کامل این اتصالات می‌پردازیم:

تعریف اتصالات گالوانیزه

اتصالات گالوانیزه (Galvanized Fittings) نوعی از اتصالات فلزی (معمولاً فولادی یا چدنی) هستند که با یک لایه روی (Zn) پوشانده شده‌اند. این پوشش از طریق فرآیند گالوانیزاسیون ایجاد می‌شود که طی آن، قطعات فلزی در حمامی از روی مذاب غوطه‌ور می‌شوند یا از روش‌های الکترولیتی برای نشاندن روی بر سطح استفاده می‌شود. برای مشاهده انواع لوله گالوانیزه روی لینک کلیک کنید.

هدف از گالوانیزاسیون

هدف اصلی از گالوانیزاسیون، حفاظت از فلز پایه (فولاد یا چدن) در برابر خوردگی و زنگ زدگی است. روی به عنوان یک فلز محافظ، از طریق دو مکانیزم از فلز پایه محافظت می‌کند:

1. محافظت فیزیکی: پوشش روی به عنوان یک سد فیزیکی عمل کرده و از تماس مستقیم فلز پایه با عوامل خورنده (مانند رطوبت، اکسیژن و مواد شیمیایی) جلوگیری می‌کند.
2. محافظت گالوانیکی (کاتدی): روی نسبت به آهن فعال‌تر است (الکترونگاتیوتر است). در نتیجه، زمانی که پوشش روی آسیب ببیند و فلز پایه در معرض عوامل خورنده قرار گیرد، روی به عنوان آند عمل کرده و به جای آهن خورده می‌شود. این فرآیند باعث می‌شود که فلز پایه حتی در صورت وجود خراش یا آسیب در پوشش، از خوردگی محافظت شود.

انواع اتصالات گالوانیزه

• اتصالات دنده‌ای (Threaded Fittings):این اتصالات دارای رزوه داخلی یا خارجی هستند و برای اتصال لوله‌ها و قطعات به یکدیگر با استفاده از پیچاندن استفاده می‌شوند. اتصالات دنده‌ای گالوانیزه معمولاً از جنس چدن یا فولاد ساخته می‌شوند و شامل انواع زیر هستند:
• زانویی گالوانیزه (Elbow)
• سه‌راهی گالوانیزه (Tee)
• بوشن (Coupling)
• نیپل (Nipple)
• مهره ماسوره (Union)
• درپوش (Cap)
• پلاگ (Plug)
• تبدیل (Reducer)
• اتصالات جوشی (Welded Fittings):این اتصالات برای اتصال لوله‌ها و قطعات از طریق جوشکاری استفاده می‌شوند. اتصالات جوشی گالوانیزه معمولاً از جنس فولاد ساخته می‌شوند.
• اتصالات فلنجی (Flanged Fittings):این اتصالات دارای فلنج هستند و برای اتصال لوله‌ها و قطعات به یکدیگر با استفاده از پیچ و مهره استفاده می‌شوند. اتصالات فلنجی گالوانیزه معمولاً از جنس فولاد ساخته می‌شوند.

روش‌های گالوانیزاسیون

• گالوانیزاسیون گرم (Hot-Dip Galvanizing):در این روش، قطعات فلزی پس از تمیزکاری و زدودن زنگ و چربی، در حمامی از روی مذاب (در دمای حدود 450 درجه سانتی‌گراد) غوطه‌ور می‌شوند. این روش باعث ایجاد یک پوشش ضخیم و مقاوم از روی بر روی سطح فلز می‌شود.
• گالوانیزاسیون الکترولیتی (Electrogalvanizing):در این روش، از یک محلول الکترولیتی حاوی یون‌های روی استفاده می‌شود و با اعمال جریان الکتریکی، لایه‌ای از روی بر روی سطح فلز رسوب می‌کند. این روش معمولاً برای ایجاد پوشش‌های نازک و یکنواخت استفاده می‌شود.
• گالوانیزاسیون مکانیکی (Mechanical Plating):در این روش، از ضربه زدن ذرات روی به سطح فلز با استفاده از یک واسطه مکانیکی (مانند گلوله‌های شیشه‌ای) برای ایجاد پوشش استفاده می‌شود. این روش معمولاً برای قطعات کوچک و پیچیده استفاده می‌شود.

مزایای استفاده از اتصالات گالوانیزه

• مقاومت در برابر خوردگی:پوشش روی باعث حفاظت از فلز پایه در برابر زنگ زدگی و خوردگی می‌شود.
• هزینه مناسب:گالوانیزاسیون یک روش اقتصادی برای حفاظت از فلزات در برابر خوردگی است.
• طول عمر بالا:اتصالات گالوانیزه دارای طول عمر بالایی هستند و نیاز به تعویض کمتری دارند.
• مقاومت در برابر ضربه و سایش:پوشش روی مقاوم در برابر ضربه و سایش است و از فلز پایه در برابر آسیب‌های مکانیکی محافظت می‌کند.
• قابلیت بازرسی آسان:پوشش گالوانیزه را می‌توان به راحتی از نظر ضخامت و کیفیت بررسی کرد.
• کاربرد گسترده:اتصالات گالوانیزه در صنایع مختلفی مانند ساختمان‌سازی، کشاورزی، نفت و گاز، آب و فاضلاب و غیره کاربرد دارند.

کاربردهای اتصالات گالوانیزه

• سیستم‌های لوله‌کشی آب و فاضلاب:برای انتقال آب آشامیدنی، آب گرم و فاضلاب در ساختمان‌ها و تاسیسات.
• سیستم‌های آتش‌نشانی:برای انتقال آب در سیستم‌های اطفاء حریق.
• سیستم‌های تهویه مطبوع:برای انتقال آب خنک‌کننده در سیستم‌های تهویه مطبوع.
• صنایع کشاورزی:برای ساخت تجهیزات آبیاری و سیستم‌های انتقال آب در مزارع.
• صنایع ساختمانی:برای ساخت داربست‌ها، نرده‌ها، حفاظ‌ها و سایر سازه‌های فلزی.
• صنایع نفت و گاز:برای ساخت خطوط لوله انتقال نفت و گاز در محیط‌های خورنده.
• تاسیسات صنعتی:برای انتقال سیالات در کارخانه‌ها و واحدهای تولیدی.

معایب اتصالات گالوانیزه

• حساسیت به دماهای بالا:در دماهای بالای 200 درجه سانتی‌گراد، پوشش روی ممکن است خواص محافظتی خود را از دست بدهد.
• واکنش با برخی مواد شیمیایی:پوشش روی ممکن است با برخی مواد شیمیایی (مانند اسیدها و بازهای قوی) واکنش داده و تخریب شود.
• احتمال ایجاد خوردگی گالوانیکی:در صورت تماس با فلزات نجیب‌تر (مانند مس)، ممکن است خوردگی گالوانیکی رخ دهد.
• محدودیت در جوشکاری:جوشکاری اتصالات گالوانیزه نیاز به رعایت نکات خاصی دارد تا از آسیب دیدن پوشش روی جلوگیری شود.

استانداردهای مهم

• ASTM A123:استاندارد مشخصات پوشش گالوانیزه گرم بر روی محصولات فولادی.
• ASTM A153:استاندارد مشخصات پوشش گالوانیزه گرم بر روی قطعات سخت‌افزاری فولادی و آهنی.
• ASTM A307:استاندارد مشخصات پیچ و مهره‌های فولادی با مقاومت کششی کم.
• DIN 2444:استاندارد لوله‌های فولادی گالوانیزه شده.

نکات مهم در انتخاب اتصالات گالوانیزه

• نوع گالوانیزاسیون:با توجه به شرایط محیطی و کاربرد، نوع مناسب گالوانیزاسیون (گرم، الکترولیتی یا مکانیکی) را انتخاب کنید.
• ضخامت پوشش روی:ضخامت پوشش روی باید متناسب با شرایط محیطی و طول عمر مورد انتظار باشد.
• جنس فلز پایه:جنس فلز پایه (فولاد یا چدن) باید با شرایط کاری و نوع سیال سازگار باشد.
• استانداردها و گواهینامه‌ها:اطمینان حاصل کنید که اتصالات دارای استانداردها و گواهینامه‌های معتبر هستند.
• خرید از تامین‌کنندگان معتبر:اتصالات را از تامین‌کنندگانی خریداری کنید که دارای سابقه و اعتبار خوبی هستند.

اتصالات گالوانیزه به دلیل پوشش محافظ روی، گزینه‌ای مناسب برای کاربردهایی هستند که در معرض رطوبت و عوامل خورنده قرار دارند. این اتصالات در صنایع مختلفی مانند ساختمان‌سازی، کشاورزی، نفت و گاز، آب و فاضلاب و غیره کاربرد دارند و با رعایت استانداردهای مربوطه، می‌توان از عملکرد بهینه و طول عمر بالای آن‌ها اطمینان حاصل کرد.

انتخاب بهترین برند اتصالات فلزی بستگی زیادی به نوع اتصال (جوشی، دنده‌ای، فلنجی و غیره)، جنس (فولادی، استیل، چدنی و غیره)، کاربرد (صنایع نفت و گاز، آب و فاضلاب، ساختمان و غیره) و استانداردهای مورد نیاز دارد. با این حال، برخی از برندها به دلیل کیفیت بالا، نوآوری و خدمات پس از فروش مناسب، شهرت بیشتری در سطح جهانی دارند. در اینجا تعدادی از بهترین و معتبرترین برندهای اتصالات فلزی را معرفی می‌کنم:

برندهای برتر اتصالات فلزی

1. Victaulic:

• تخصص: سیستم‌های لوله‌کشی مکانیکی شیاردار، اتصالات، شیرآلات و سیستم‌های حفاظت آتش.
• ویژگی‌ها: نوآوری در طراحی اتصالات شیاردار، نصب سریع و آسان، کاهش زمان و هزینه نصب، سیستم‌های اتصال بدون جوشکاری.
• کاربردها: صنایع مختلف از جمله ساختمان‌سازی، نفت و گاز، آب و فاضلاب، معادن و نیروگاه‌ها.

1. Eaton:

• تخصص: اتصالات هیدرولیک، لوله‌ها، شیلنگ‌ها و اتصالات صنعتی.
• ویژگی‌ها: کیفیت بالا، دوام، مقاومت در برابر فشار و دما، تنوع گسترده محصولات.
• کاربردها: صنایع هیدرولیک، خودروسازی، هوافضا، ماشین‌آلات سنگین و تجهیزات صنعتی.

1. Swagelok:

• تخصص: اتصالات لوله‌ای، شیرآلات، رگولاتورها و سیستم‌های نمونه‌برداری.
• ویژگی‌ها: کیفیت بسیار بالا، دقت در ساخت، اتصالات بدون نشتی، مناسب برای کاربردهای حساس و دقیق.
• کاربردها: صنایع شیمیایی، نفت و گاز، دارویی، نیمه‌هادی‌ها و آزمایشگاهی.

1. Parker Hannifin:

• تخصص: اتصالات هیدرولیک و پنوماتیک، لوله‌ها، شیلنگ‌ها، شیرآلات و سیستم‌های کنترل سیالات.
• ویژگی‌ها: تنوع گسترده محصولات، کیفیت بالا، عملکرد قابل اعتماد، ارائه راهکارهای سفارشی.
• کاربردها: صنایع مختلف از جمله هیدرولیک، پنوماتیک، خودروسازی، هوافضا، ماشین‌آلات صنعتی و تجهیزات پزشکی.

1. GF Piping Systems (Georg Fischer):

• تخصص: سیستم‌های لوله‌کشی پلاستیکی و فلزی، شیرآلات، اتصالات و ابزارآلات.
• ویژگی‌ها: سیستم‌های کامل لوله‌کشی، اتصالات با کیفیت بالا، مقاومت در برابر خوردگی، نصب آسان.
• کاربردها: صنایع شیمیایی، آب و فاضلاب، دارویی، غذایی و میکروالکترونیک.

1. Mueller Industries:

• تخصص: اتصالات مسی، برنجی و آلومینیومی، لوله‌ها و شیرآلات.
• ویژگی‌ها: کیفیت بالا، تنوع محصولات، قیمت رقابتی، ارائه راهکارهای نوآورانه.
• کاربردها: صنایع لوله‌کشی، تهویه مطبوع، تبرید، گرمایش و سرمایش.

1. Anvil International:

• تخصص: اتصالات فولادی، چدنی و استنلس استیل، آویزها، ساپورت‌ها و سیستم‌های حفاظت آتش.
• ویژگی‌ها: تنوع گسترده محصولات، کیفیت بالا، قیمت مناسب، ارائه خدمات فنی و مهندسی.
• کاربردها: صنایع ساختمان‌سازی، نفت و گاز، آب و فاضلاب، آتش‌نشانی و سیستم‌های لوله‌کشی صنعتی.

1. Bonney Forge:

• تخصص: اتصالات فورج شده فولادی و آلیاژی، شیرآلات و قطعات خاص.
• ویژگی‌ها: کیفیت بالا، مقاومت در برابر فشار و دما، تولید سفارشی، رعایت استانداردهای بین‌المللی.
• کاربردها: صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها و سیستم‌های لوله‌کشی فشار قوی.

1. TK Corporation:

• تخصص: اتصالات جوشی و فلنجی، لوله‌ها و شیرآلات.
• ویژگی‌ها: کیفیت بالا، قیمت رقابتی، ارائه خدمات به موقع، رعایت استانداردهای بین‌المللی.
• کاربردها: صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها و سیستم‌های لوله‌کشی صنعتی.

1. Texas Flange:

• تخصص: تولید و تامین فلنج‌های فولادی و استنلس استیل در انواع مختلف.
• ویژگی‌ها: کیفیت بالا، تنوع محصولات، تحویل سریع، رعایت استانداردهای بین‌المللی.
• کاربردها: صنایع نفت و گاز، پتروشیمی، نیروگاه‌ها و سیستم‌های لوله‌کشی صنعتی.

نکات مهم در انتخاب برند

• نوع کاربرد:

برند مناسب برای هر کاربرد متفاوت است. به عنوان مثال، برای کاربردهای حساس و دقیق، Swagelok و Parker Hannifin انتخاب‌های مناسبی هستند.

• استانداردها:

اطمینان حاصل کنید که محصولات برند مورد نظر با استانداردهای مورد نیاز شما سازگار هستند.

• کیفیت:

به دنبال برندهایی با سابقه خوب در تولید محصولات با کیفیت و دوام بالا باشید.

• قیمت:

قیمت محصولات برندهای مختلف را مقایسه کنید و برندی را انتخاب کنید که با بودجه شما سازگار باشد.

• خدمات پس از فروش:

برندی را انتخاب کنید که خدمات پس از فروش مناسبی ارائه می‌دهد، مانند گارانتی، تعمیر و نگهداری.
